1. Pendahuluan
Mikrotik adalah sebuah
perusahaan yang bergerak di bidang produksi perangkat keras (hardware)
dan perangkat lunak (Software) yang berhubungan dengan sistem jaringan
komputer yang berkantor pusat di Latvia, bersebelahan dengan Rusia.
Mikrotik didirikan pada tahun 1995 untuk mengembangkan router dan sistem
ISP (Internet Service Provider) nirkabel.
Mikrotik dibuat oleh MikroTikls sebuah
perusahaan di kota Riga, Latvia. Latvia adalah sebuah negara yang
merupakan “pecahan” dari negara Uni Soviet dulunya atau Rusia sekarang
ini. Mikrotik awalnya ditujukan untuk perusahaan jasa layanan Internet
(PJI) atau Internet Service Provider (ISP) yang melayani pelanggannya menggunakan teknologi nirkabel atau wireless.
Saat ini MikroTikls memberikan layanan kepada banyak ISP nirkabel untuk
layanan akses Internet dibanyak negara di dunia dan juga sangat populer
di Indonesia. MikroTik sekarang menyediakan hardware dan software untuk
konektivitas internet di sebagian besar negara di seluruh dunia. Produk
hardware unggulan Mikrotik berupa Router, Switch, Antena, dan perangkat
pendukung lainnya. Sedangkan produk Software unggulan Mikrotik adalah
MikroTik RouterOS.
MikroTik RouterOS
a. Mikrotik RouterOS™
MikroTik RouterOS™ merupakan sistem operasi yang diperuntukkan sebagai network router. MikroTik
routerOS sendiri adalah sistem operasi dan perangkat lunak yang dapat
digunakan untuk menjadikan komputer biasa menjadi router network yang
handal, mencakup berbagai fitur yang dibuat untuk ip network dan
jaringan wireless. Fitur-fitur tersebut diantaranya: Firewall
& Nat, Routing, Hotspot, Point to Point Tunneling Protocol, DNS
server, DHCP server, Hotspot, dan masih banyak lagi fitur lainnya.
MikroTik routerOS merupakan sistem operasi Linux base yang diperuntukkan
sebagai network router. Didesain untuk memberikan kemudahan bagi
penggunanya. Administrasinya bisa dilakukan melalui Windows Application
(WinBox). Selain itu instalasi dapat dilakukan pada Standard komputer PC
(Personal Computer). PC yang akan dijadikan router mikrotik pun tidak
memerlukan resource yang cukup besar untuk penggunaan standard, misalnya
hanya sebagai gateway. Untuk keperluan beban yang besar (network yang
kompleks, routing yang rumit) disarankan untuk mempertimbangkan
pemilihan sumber daya PC yang memadai. Ini adalah versi MikroTik dalam
bentuk perangkat lunak yang dapat dipasang pada komputer rumahan (PC)
melalui CD. File image MikroTik RouterOS bisa diunduh dari website resmi MikroTik, www.mikrotik.com. Namun, file image ini merupakan versi trial MikroTik yang hanya dapat digunakan dalam waktu 24 jam saja. Untuk dapat menggunakannya secara full time, anda harus membeli lisensi key dengan catatan satu lisensi hanya untuk satu harddisk.
Fitur - Fitur Mikrotik
Berikut fitur dari MikroTik
Hotspot, Point-to-Point tunneling protocols, Simple tunnels,Ipsec, Web proxy, Caching DNS client
DHCP, Universal Client, VRRP, UpnP, NTP, Monitoring/Accounting, SNMP, M3P, MNDP, Tools, Aneka Ragam, Layer 2 konektivitas, Wireless, Bridge, Virtual LAN, Synchronous, Asynchronous, ISDN, SDSL
Level RouterOS dan Kemampuannya
Mikrotik RouterOS
hadir dalam berbagai level. Tiap level memiliki kemampuannya
masing-masing, mulai dari level 3, hingga level 6. Secara singkat, level
3 digunakan untuk router berinterface ethernet,
level 4 untuk wireless client atau serial interface, level 5 untuk
wireless AP, dan level 6 tidak mempunyai limitasi apapun. Untuk aplikasi
hotspot, bisa digunakan level 4 (200 pengguna), level 5 (500 pengguna)
dan level 6 (tidak terbatas).
Manual Dokumentasi
MikroTik RouterOS menyediakan referensi manual untuk dokumentasinya di antara dokumentasi tersebut yaitu Remote
Administration, IP Addressing and Routing, Interfaces, Virtual Private
Networking, Authentication, Authorization, Accounting and Monitoring,
Firewall and Quality of Service, Plug-and-Play Network Access, System
Information and Utilities, Diagnostics Tools, High Availability.
Mikrotik Academy
Dengan mempertimbangkan banyaknya permintaan Mikrotik bersertifikat, Mikrotik
menawarkan
kepada lembaga pendidikan sebuah program yakni MikroTik Academy. Mereka
dapat memanfaatkan mikrotik sebagai sarana belajar mengajar.
Jenis lembaga dapat menjadi Mikrotik Academy
universitas
, sekolah teknik , perguruan tinggi, sekolah kejuruan, lembaga lain
yang memberi gelar akademis di berbagai mata pelajaran
persyaratan
Motivasi
dan sumber daya, Ruangan dan semua peralatan yang dibutuhkan untuk
laboratorium, Akses internet yang cepat, MikroTik Academy Trainer,
materi pelatihan yang telah disetujui
Manfaat bagi Siswa
Kesempatan untuk memperoleh pengetahuan dasar dalam RouterOS dan MTCNA sertifikat selama studi akademik
Manfaat bagi Institusi Pendidikan
Kesempatan untuk menarik lebih banyak siswa dengan menawarkan sertifikasi MikroTik
Bagaimana menjadi Mikrotik Academy
Hubungi MikroTik Koordinator terdekat di tempat anda atau mengirim email ke training@mikrotik.com
Tawaran
dari Mikrotik bagi institusi : • Mikrotik Outline Materi • Uji
sertifikasi • Peralatan ( router RouterBOARD ) • Dukungan dan informasi
Persyaratan untuk Academy Trainer
Dosen/Instruktur
di lembaga pendidikan • sertifikat MTCNA (skor minimal 75 % ),
Sertifikat Level Advance/Engineer ( MTCRE, MTCTCE, MTCUME, MTCWE )
(skor minimal 75 %)

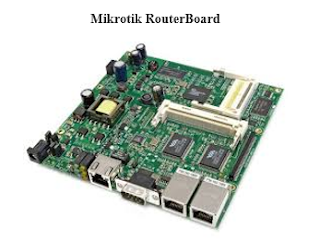

RouterBoard adalah router
embedded produk dari mikrotik. Routerboard seperti sebuah pc mini yang
terintegrasi karena dalam satu board tertanam prosesor, ram, rom, dan
memori flash. Routerboard menggunakan os RouterOS yang berfungsi sebagai
router jaringan, bandwidth management, proxy server, dhcp, dns server
dan bisa juga berfungsi sebagai hotspot server.
Ada
beberapa seri routerboard yang juga bisa berfungsi sebagai wifi.
sebagai wifi access point, bridge, wds ataupun sebagai wifi client.
seperti seri RB411, RB433, RB600. dan sebagian besar ISP wireless
menggunakan routerboard untuk menjalankan fungsi wirelessnya baik
sebagai ap ataupun client. Dengan routerboard Anda bisa menjalankan
fungsi sebuah router tanpa tergantung pada PC lagi. karena semua fungsi
pada router sudah ada dalam routerboard. Jika dibandingkan dengan pc
yang diinstal routerOS, routerboard ukurannya lebih kecil, lebih kompak
dan hemat listrik karena hanya menggunakan adaptor. untuk digunakan di
jaringan wifi bisa dipasang diatas tower dan menggunakan PoE sebagai
sumber arusnya.
Mikrotik
pada standar perangkat keras berbasiskan Personal Computer (PC) dikenal
dengan kestabilan, kualitas kontrol dan fleksibilitas untuk berbagai
jenis paket data dan penanganan proses rute atau lebih dikenal dengan
istilah routing. Mikrotik yang dibuat sebagai router berbasiskan
PC banyak bermanfaat untuk sebuah ISP yang ingin menjalankan beberapa
aplikasi mulai dari hal yang paling ringan hingga tingkat lanjut. Contoh
aplikasi yang dapat diterapkan dengan adanya Mikrotik selain routing adalah aplikasi kapasitas akses (bandwidth) manajemen,firewall, wireless access point (WiFi), backhaul link, sistem hotspot, Virtual Private Netword (VPN)server dan masih banyak lainnya.
2. Jenis-Jenis Mikrotik
- MikroTik RouterOS yang berbentuk software yang dapat di-download di www.mikrotik.com. Dapat diinstal pada kompuetr rumahan (PC).
- BUILT-IN Hardware MikroTik dalam bentuk perangkat keras yang khusus dikemas dalam board router yang didalamnya sudah terinstal MikroTik RouterOS.
3. Fitur-Fitur Mikrotik
- Address List : Pengelompokan IP Address berdasarkan nama
- Asynchronous : Mendukung serial PPP dial-in / dial-out, dengan otentikasi CHAP,
- PAP, MSCHAPv1 dan MSCHAPv2, Radius, dial on demand, modem pool hingga 128 ports.
- Bonding : Mendukung dalam pengkombinasian beberapa antarmuka ethernet ke dalam 1 pipa pada koneksi cepat.
- Bridge : Mendukung fungsi bridge spinning tree, multiple bridge interface, bridging firewalling.
- Data Rate Management : QoS berbasis HTB dengan penggunaan burst, PCQ, RED, SFQ,
- FIFO queue, CIR, MIR, limit antar peer to peer
- DHCP : Mendukung DHCP tiap antarmuka; DHCP Relay; DHCP Client, multiple network DHCP; static and dynamic DHCP leases.
- Firewall dan NAT : Mendukung pemfilteran koneksi peer to peer, source NAT dan
- destination NAT. Mampu memfilter berdasarkan MAC, IP address, range port, protokol IP, pemilihan opsi protokol seperti ICMP, TCP Flags dan MSS.
- Hotspot : Hotspot gateway dengan otentikasi RADIUS. Mendukung limit data rate, SSL ,HTTPS.
- IPSec : Protokol AH dan ESP untuk IPSec; MODP Diffie-Hellmann groups 1, 2 , 5; MD5 dan
- algoritma SHA1 hashing; algoritma enkirpsi menggunakan DES, 3DES, AES-128, AES-192 ,
- AES-256 ; Perfect Forwarding Secresy (PFS) MODP groups 1, 2, 5
- ISDN : mendukung ISDN dial-in/dial-out. Dengan otentikasi PAP, CHAP, MSCHAPv1 dan MSCHAPv2, Radius. Mendukung 128K bundle, Cisco HDLC, x751, x75ui, x75bui line protokol.
- M3P : MikroTik Protokol Paket Packer untuk wireless links dan ethernet.
- MNDP : MikroTik Discovery Neighbour Protokol, juga mendukung Cisco Discovery Protokol (CDP).
- Monitoring / Accounting : Laporan Traffic IP, log, statistik graph yang dapat diakses melalui HTTP.
- NTP : Network Time Protokol untuk server dan clients; sinkronisasi menggunakan system GPS.
- Poin to Point Tunneling Protocol : PPTP, PPPoE dan L2TP Access Consentrator; protokol otentikasi menggunakan PAP, CHAP, MSCHAPv1, MSCHAPv2; otentikasi dan laporan Radius; enkripsi MPPE; kompresi untuk PPoE; limit data rate.
- Proxy : Cache untuk FTP dan HTTP proxy server, HTTPS proxy; transparent proxy untuk DNS dan HTTP; mendukung protokol SOCKS; mendukung parent proxy; static DNS.
- Routing : Routing statik dan dinamik; RIP v1/v2, OSPF v2, BGP v 4.
- SDSL : Mendukung Single Line DSL; mode pemutusan jalur koneksi dan jaringan.
- Simple Tunnel : Tunnel IPIP dan EoIP (Ethernet over IP).
- SNMP : Simple Network Monitoring Protocol mode akses read-only.
- Synchronous : V.35, V.24, E1/T1, X21, DS3 (T3) media ttypes; sync-PPP, Cisco HDLC; Frame Relay line protokol; ANSI-617d (ANDI atau annex D) dan Q933a (CCITT atau annex A); Frame Relay jenis LMI.
- Tool : Ping, Traceroute; bandwidth test; ping flood; telnet; SSH; packet sniffer; Dinamik DNS update.
- UPnP : Mendukung antarmuka Universal Plug and Play.
- VLAN : Mendukung Virtual LAN IEEE 802.1q untuk jaringan ethernet dan wireless; multiple VLAN; VLAN bridging.
- VoIP : Mendukung aplikasi voice over IP.
- VRRP : Mendukung Virtual Router Redudant Protocol.
- WinBox : Aplikasi mode GUI untuk meremote dan mengkonfigurasi MikroTik RouterOS.
4. Sistem Level Lisensi Mikrotik
Mikrotik
bukanlah perangkat lunak yang gratis jika anda ingin memanfaatkannya
secara penuh, dibutuhkan lisensi dari MikroTikls untuk dapat
menggunakanya alias berbayar. Mikrotik dikenal dengan istilah Level pada
lisensinya. Tersedia mulai dari Level 0 kemudian 1, 3 hingga 6, untuk
Level 1 adalah versi Demo Mikrotik dapat digunakan secara gratis dengan
fungsi-fungsi yang sangat terbatas. Tentunya setiap level memilki
kemampuan yang berbeda-beda sesuai dengan harganya, Level 6 adalah level
tertinggi dengan fungsi yang paling lengkap. Secara singkat dapat
digambarkan jelaskan sebagai berikut:
- Level 0 (gratis); tidak membutuhkan lisensi untuk menggunakannya dan penggunaan fitur hanya dibatasi selama 24 jam setelah instalasi dilakukan.
- Level 1 (demo); pada level ini kamu dapat menggunakannya sbg fungsi routing standar saja dengan 1 pengaturan serta tidak memiliki limitasi waktu untuk menggunakannya.
- Level 3; sudah mencakup level 1 ditambah dengan kemampuan untuk menajemen segala perangkat keras yang berbasiskan Kartu Jaringan atau Ethernet dan pengelolan perangkat wireless tipe klien.
- Level 4; sudah mencakup level 1 dan 3 ditambah dengan kemampuan untuk mengelola perangkat wireless tipe akses poin.
- Level 5; mencakup level 1, 3 dan 4 ditambah dengan kemampuan mengelola jumlah pengguna hotspot yang lebih banyak.
- Level 6; mencakup semua level dan tidak memiliki limitasi apapun.
